แนวคิด
การกำหนดขนาดของมิติมีจุดมุ่งหมายที่จะแสดงสัดส่วนและขนาดต่างๆ ของแบบงานโดยจะต้องคำนึงถึงขั้นตอนการทำงาน การวัดและตรวจสอบหน้าที่และตำแหน่งของงานนั้นๆ เพื่อช่วยให้การทำงานสะดวกรวดเร็ว ดังนั้น ผู้เขียนแบบจึงควรทราบวิธีการกำหนดขนาดมิติที่เป็นมาตรฐานสากลและใช้สัญลักษณ์ต่างๆในการกำหนดขนาดมิติได้อย่างถูกต้อง
สาระการเรียนรู้

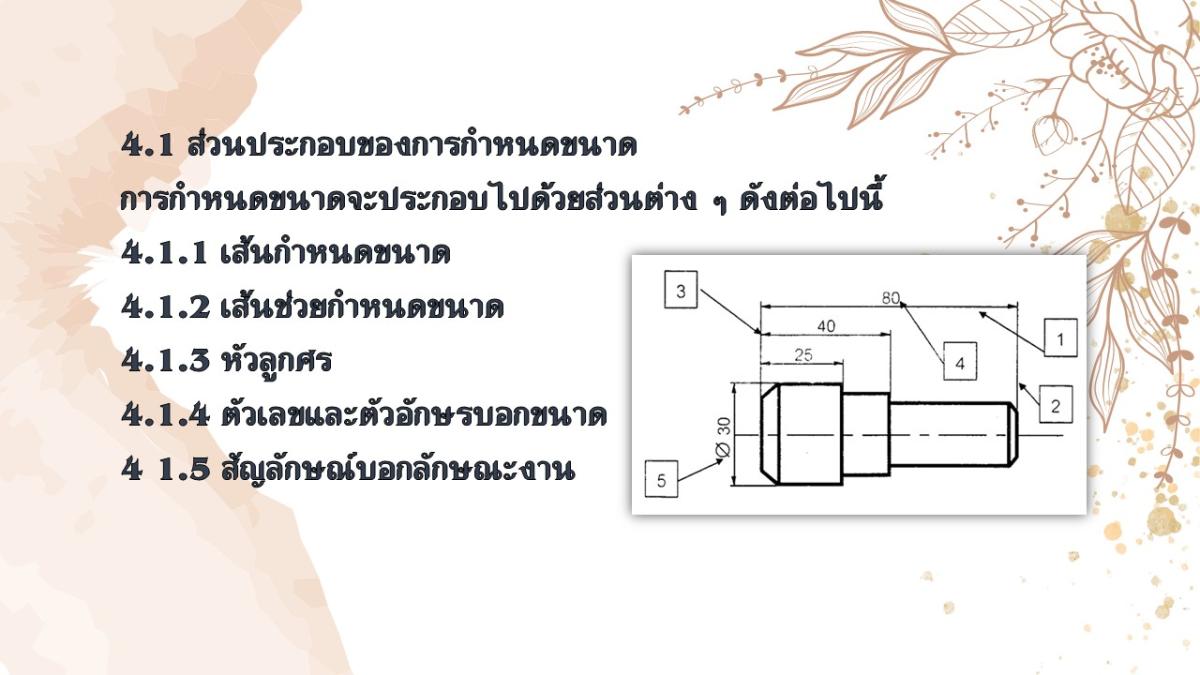

1 เส้นกำหนดขนาด เส้นช่วย และ หัวลูกศรกำหนดขนาด
2 ตัวเลขกำหนดขนาด
3 การกำหนดขนาดแบบงาน
4 การใช้สัญลักษณ์สี่เหลี่ยมจัตุรัสและเส้นทแยงมุม
5 การกำหนดขนาดมุม
6 ข้อกำหนดในการกำหนดขนาดอื่นๆ
จุดประสงค์การเรียนรู้
เมื่อผู้เรียนศึกษาบทเรียนนี้จบแล้ว นักเรียนสามารถ
1 บอกวิธีการเขียนเส้นกำหนดขนาด เส้นช่วยและหัวลูกศรกำหนดขนาดได้
2 บอกวิธีการเขียนตัวเลขกำหนดขนาดได้
3 บอกวิธีการกำหนดขนาดชิ้นงานได้
4 บอกวิธีการใช้สัญลักษณ์สี่เหลี่ยมจัตุรัสและเส้นทแยงมุมได้
5 บอกวิธีการ กำหนดขนาดมุมได้
6 บอกข้อกำหนดในการกำหนดขนาดอื่นๆได้
7 เขียนแบบและกำหนดขนาดของมิติได้ถูกต้องตามมาตรฐาน
