แนวคิด
ภาพสามมิติเป็นภาพที่แสดงสัดส่วนของชิ้นงานในลักษณะที่คล้ายกับรูปทรงจริงของชิ้นงาน ซึ่งสามารถแสดงมิติได้ทั้ง 3 มิติในภาพเพียงภาพเดียว ทำให้ผู้อ่านแบบเข้าใจแบบได้ง่าย แต่ไม่สามารถนำไปใช้เป็นแบบทำงานได้ เนื่องจากไม่สามารถกำหนดรายละเอียดต่างๆลงในภาพสามมิติได้ครบถ้วนโดยส่วนมากจะใช้ร่วมกับภาพฉายเพื่อให้อ่านแบบได้ง่ายขึ้น
สาระการเรียนรู้
1 ชนิดของภาพสามมิติ
2 การเขียนภาพไอโซแมติก

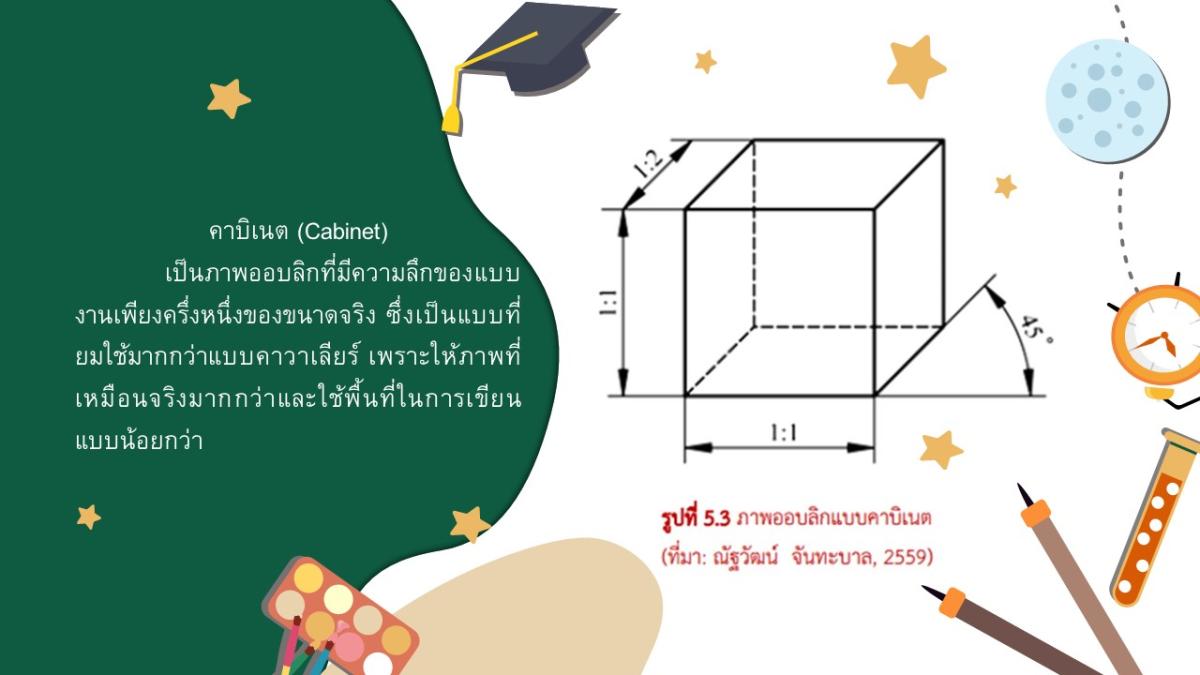

3 การเขียนภาพออบลิก
4 การกำหนดขนาดภาพสามมิติ
จุดประสงค์การเรียนรู้
เมื่อผู้เรียนศึกษาบทเรียนนี้จบแล้ว นักเรียนสามารถ
1 บอกชนิดของภาพสามมิติได้
2 เขียนภาพไอโซเมตริก ได้
3 เขียนภาพออบลิก ได้
4 กำหนดขนาดภาพสามมิติได้
