แนวคิด
ในงานเขียนแบบชิ้นงานที่มีความซับซ้อนมาก ซึ่งยากต่อการอ่านแบบและเขียนแบบดังนั้นเพื่อให้ง่ายต่อการอ่านแบบเขียนแบบและสามารถแสดงรายละเอียดของแบบงานได้สมบูรณ์มากขึ้น จึงนิยมนำวิธีการผ่าชิ้นงานเพื่อแสดงรูปร่างทั้งภายในและภายนอกของชิ้นงานซึ่งการผ่าดังกล่าวไม่ใช่เป็นการผ่านชิ้นงานจริงๆ เป็นเพียงการจินตนาการในการมองภาพเท่านั้น ส่วนภาพที่ได้จากการผ่าอาจจะเขียนไว้ที่ภาพด้านใดด้านหนึ่งของภาพฉายนอกภาพฉายและภาพ 3 มิติก็ได้
สาระการเรียนรู้
1 ความหมายและคำจำกัดความของการเขียนภาพตัด
2 หลักเกณฑ์การเขียนภาพตัด
3 การเขียนเส้นลายตัด (section line)
4 ชิ้นส่วนที่ยกเว้นในการเขียนภาพตัด
5 การหมุนส่วนประกอบชิ้นงานที่ไม่อยู่ในระนาบปัก

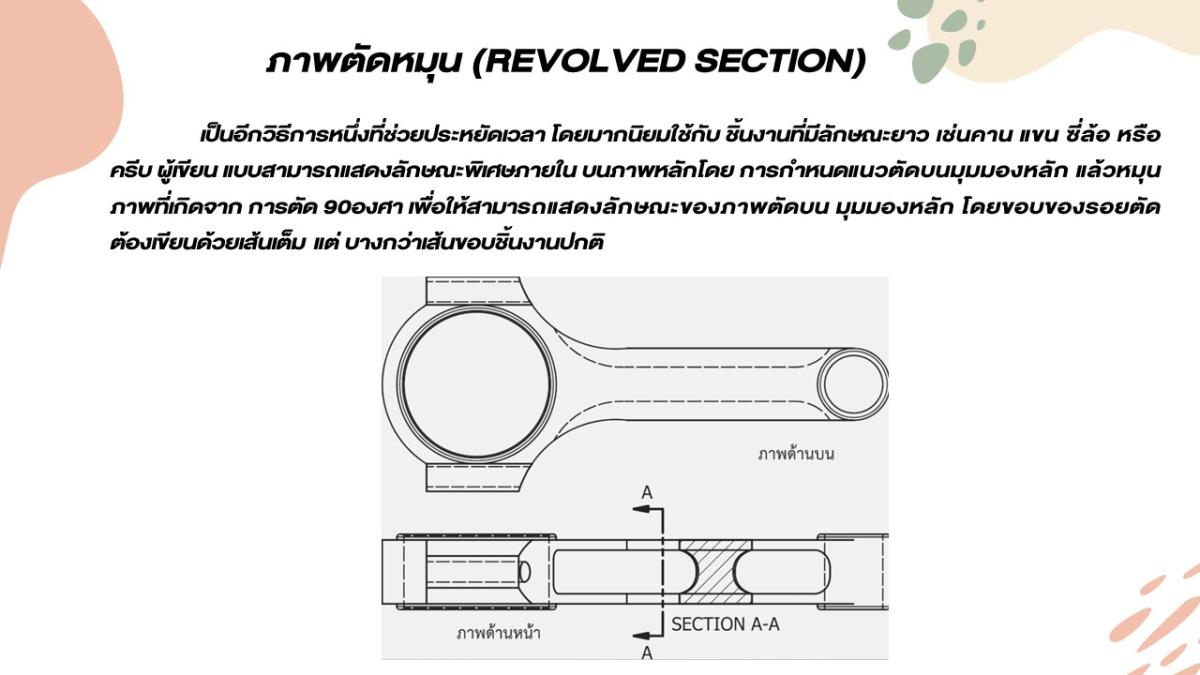

6 การเขียนภาพตัด (section view)
จุดประสงค์การเรียนรู้
เมื่อผู้เรียนศึกษาบทเรียนนี้จบแล้ว นักเรียนสามารถ
1 บอกความหมายของการเขียนภาพตัดได้
2 บอกหลักเกณฑ์การเขียนภาพตัดได้
3 บอกหลักการเขียนเส้นลายตัดได้
4 บอกประเภทของชิ้นส่วนที่ยกเว้นในการเขียนภาพตัดได้
5 บอกหลักการหมุนส่วนประกอบชิ้นงานให้อยู่ในระนาบตัดได้
6 เขียนภาพตัดชิ้นต่างๆได้
